一、用途

本系列鐘罩式氫氣保護金剛石鋸片燒結電阻爐（以下簡稱電爐）是我公司根據國內金剛石鋸片行業采用各種燒結爐的優缺點，在有關金剛石鋸片專家指導下，經用戶單位多次試用，不斷改進，精心設計制造的適用金剛石鋸片行業各種規格、品種的燒結設備，它具有產品合格率高，燒結速度快，產量高，能源消耗低，成本低廉等特點外，    還有以下方面的

優點：

該系列電爐溫度采用上、中、下三區各自獨立控制，控溫方式采用可控硅PID自整定控溫方式，儀表為雙顯示智能表，使各區設定溫度均勻性能得到絕對保證，溫差在2℃之內。

電爐的加熱元件采用鎳鉻合金絲，使用壽命長，易修理，并采用新式擱絲磚，確保加熱元件在工作時不脫出。

電爐采用一爐多座，可連續輪換加熱工作，適應大批量工作要求，極大的提示工效。

該爐采用氫氣保護，使產品均能保持色澤光亮，表面無氧化，對于溫度未達到要求，第一爐未燒結好的產品，重新加熱，仍能達到鋸片的燒結要求，因而產品的報廢率極低。

采用該系列電爐，同一產品、燒結溫度、時間確定后，即可按確定溫度、時間連續加熱生產，不必再另行每爐重新設定，能保證該產品同意質量。

二、結構簡介

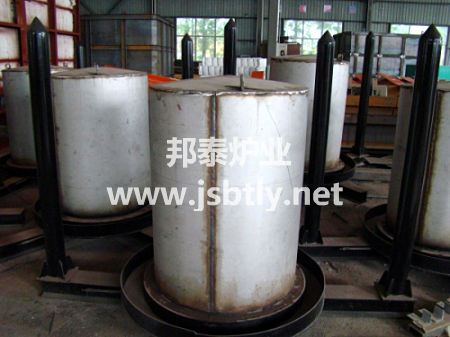

本系列電爐由爐底座、導柱、內罩、爐體等部分組成。該爐底座由鋼板及型鋼焊接而成，其中受熱部位采用耐高溫不銹鋼材料，內填耐高溫澆注料，工件就放其上，既平整又方便，底座上分別焊有進、排氣管（細為進氣管、粗為出氣管）爐底上焊有內罩定位裝置，還焊有導柱及導柱套，便于每次內罩、爐體都能準確定位。內罩采用耐熱鋼，經長時間使用后，底部如產生變形開裂，還可將底部損壞部分割去修復，其余各部分仍可利用，可降低生產成本。

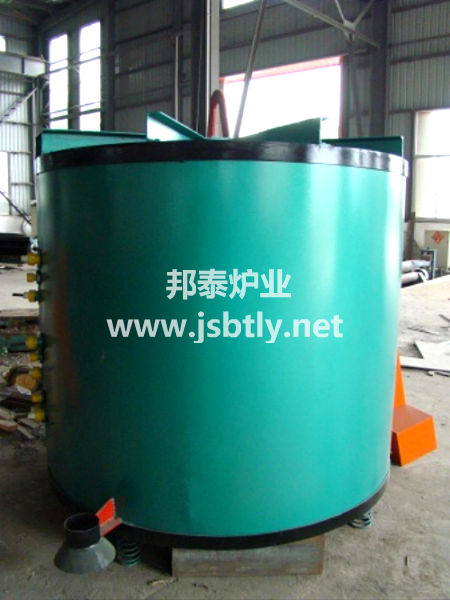

爐體由爐殼、爐襯、加熱元件等部分組成一體。爐殼由鋼板及型鋼焊接而成，爐襯采用輕質耐火材料砌筑而成，保溫層采用輕質保溫材料，頂部保溫全部 優質耐火纖維毯壓縮而成，既保溫又節能。加熱元件采用鎳鉻合金絲繞制成螺旋形，均勻地分布在爐膛四周的擱絲磚上，電阻絲的固定，采用兩塊插口磚并排在一起的方法，確保爐絲不脫出。

本電爐與KKW系列控制柜配套使用，采用可控硅PID自整定控溫方式，分三區獨立控溫，可自動或受動控制溫度。

本電爐所需要的氫氣由用戶自備，氫氣瓶的安放位置及氣源控制配套件用戶自行裝置，在安裝時應考慮遠離明火及高溫場合，以確保安全。
